渦流檢測作為五大常規(guī)無損檢測方法之一，在鋼鐵行業(yè)中應(yīng)用非常廣泛，包括金屬棒、線材探傷、結(jié)構(gòu)件疲勞裂紋探傷、材料成分及雜質(zhì)含量的鑒別、熱處理狀態(tài)的鑒別、混料分選、測量金屬薄板的厚度等諸多方面。近年來，隨著對渦流檢測技術(shù)認(rèn)識的深入以及計算機(jī)、儀器儀表和數(shù)字信號處理技術(shù)的發(fā)展，渦流無損檢測技術(shù)在鋼鐵工業(yè)中的應(yīng)用取得了一定突破，對于某些以往認(rèn)為是檢測極限或“不可能”的難題，找到了解決的辦法或思路。例如，目前有人提出了1100℃以上高溫連鑄板坯表面缺陷模擬在線檢測，將傳統(tǒng)的渦流檢測對象的溫度提高了幾百度，而瑞典一家公研制出了檢測1000℃高溫鋼和其他金屬板材、坯材的渦流檢測設(shè)備。此外，渦流檢測的應(yīng)用還延伸到了不銹鋼毛細(xì)管、直徑小于1mm的絲材及結(jié)晶器液位檢測等方面。
　　渦流檢測是利用電磁感應(yīng)原理，通過測定被檢工件內(nèi)感生渦流的變化來無損地評定導(dǎo)電材料及其工件的某些性能，或發(fā)現(xiàn)缺陷的無損檢測方法。當(dāng)線圈流過高頻交變電流時會在其中產(chǎn)生交變磁場，如果該磁場靠近金屬工件表面，則在工件中能感應(yīng)出電流，簡稱渦流。渦流的大小與金屬材料的導(dǎo)電性、導(dǎo)磁性、幾何尺寸及其中的缺陷形態(tài)有關(guān)。渦流本身也會產(chǎn)生磁場，其強(qiáng)度取決于渦流的大小，其方向與線圈電流磁場相反，它與線圈磁場疊加后形成線圈的交流阻抗。渦流磁場變化會引起線圈阻抗的變化，測量出該阻抗變化的幅值與相位即能間接地測量出工件表面與近表面材質(zhì)異常或缺陷尺寸。

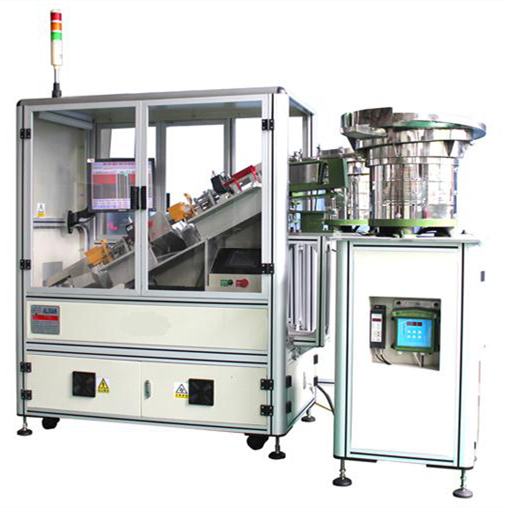

零部件渦流探傷（用機(jī)械手）

　　1、渦流檢測高溫制品的局限性主要在于探頭所能承受的溫度，傳統(tǒng)的渦流檢測技術(shù)在高溫條件下檢測溫度可達(dá)550℃，如果采用水冷探頭檢測，溫度還可以提高。采用特殊材料研制的高溫渦流探頭，借助風(fēng)冷與水冷相結(jié)合的辦法，使傳感器內(nèi)部溫度始終保持在40℃以下，能夠長時間承受強(qiáng)烈的高溫輻射。試驗表明，利用該高溫探頭能夠?qū)?100℃以上鑄坯在線檢測出深度為1.5mm，寬度為0.3mm，長為10mm的表面缺陷。該技術(shù)能夠有效抑制鑄坯表面振動斑痕所產(chǎn)生的噪聲影響，并借助計算機(jī)信號處理技術(shù)，實現(xiàn)對熱態(tài)鑄坯表面缺陷的定位、定量分析和打印記錄，為實現(xiàn)對連鑄坯在線無損檢測提供了技術(shù)依據(jù)設(shè)計制造一種能檢查1000℃左右的鋼和其他金屬板材和坯材表面缺陷的設(shè)備。該設(shè)備可以保證鋼材表面的兩個幾乎垂直的方向都掃描到。利用計算機(jī)所組成的分析儀，把輸入的信號分為嚴(yán)重缺陷、無害缺陷和未認(rèn)清三種主要類別，并能夠找出任何缺陷的位置。該裝置能夠精確測定毛坯表面上0.5mm深的刻痕位置。
　　2、對極其細(xì)小管徑如不銹鋼毛細(xì)管離線或在線無損探傷，采用電磁渦流檢測方法雖然可行，但必須配置特種探頭才能達(dá)到滿意效果。因毛細(xì)管極其細(xì)小的管徑在對線圈的寬度、厚度、兩線圈之間的跨度、探頭和毛細(xì)管之間的間隙、線徑等多方面進(jìn)行計算及優(yōu)選后，配置了特制的外穿式特種探頭，在檢測頻率為666kHz時，對Φ1mm及Φ0.45mm的不銹鋼毛細(xì)管進(jìn)行檢測，均獲得了較好的效果。
　　3、鋼絲在線檢測一般使用兩種方法：一種是旋轉(zhuǎn)探測式，即渦流探測器繞鋼絲高速旋轉(zhuǎn)。這種方法主要用來檢測沿鋼絲縱向延伸的裂紋、刮傷和拉絲劃痕。相對于鋼絲的運動，探測器的軌跡這螺旋狀。使用多個探測器并列高速旋轉(zhuǎn)，可以達(dá)到100%的檢查，但其表面探傷的靈敏度有限。在探測器和鋼絲之間不易保持恒定的間距，間隙增加時靈敏度減少，如果鋼絲偏心，間隙就會變化。采用高速處理器可以自動感知間隙，并不斷地進(jìn)行補償，使系統(tǒng)的靈敏度得到提高。另一種是環(huán)繞線圈式。鋼絲從環(huán)形線圈中穿過，換能器有效地檢查渦流在一個剖面的分布，并與前一個剖面對比，適合檢測點狀缺陷和圓周方向的裂紋，對于橫裂紋、V型裂紋、夾雜物、凹坑和折疊有很高的靈敏度。檢測速度快，檢測直徑范圍大。
　　環(huán)繞線圈式的驅(qū)動電流比旋轉(zhuǎn)探測式高，有更好的深度穿透性。系統(tǒng)穩(wěn)定性好，不受溫度變化和其他因素的影響。當(dāng)磁鐵材料在居里點800℃以下時，磁飽和后會使信號受到抑制，但可以通過調(diào)節(jié)磁場強(qiáng)度避免磁飽和，提高靈敏感。目前大都使用環(huán)繞線圈式，也可以將上述兩種方法結(jié)合使用。渦流技術(shù)在拉絲、油回火生產(chǎn)線、冷鐓鋼或彈簧鋼絲生產(chǎn)中得到了很好的應(yīng)用。水冷環(huán)繞線圈對溫度超過1100℃的盤條進(jìn)行檢測，其檢測速度超過500km/h。
　　4、結(jié)晶器液位的精確檢測是連鑄生產(chǎn)過程中實現(xiàn)液位自動控制的關(guān)鍵。渦流式鋼水液位計具有反應(yīng)速度快、測量精度高、不需特殊安全防護(hù)、安裝維護(hù)方便等顯著優(yōu)點，實用化進(jìn)展很快。宋東飛介紹了攀鋼改造采用國內(nèi)生產(chǎn)的RAM系列渦流型鋼水液位控制儀的情況。該測量系統(tǒng)采用渦流式傳感器測量鋼水液位，由振蕩器產(chǎn)生的50kHz高頻信號供給傳感器的初級線圈(激勵線圈)，由于受鋼水內(nèi)渦流電流的影響，由初級線圈產(chǎn)生交變磁場隨液位高度變化。在次級線圈(測量線圈)內(nèi)將產(chǎn)生與通過線圈磁場的強(qiáng)度成正比例變化的電壓VγV2，從而差動電壓(V1-V2)隨液位高度變化。通過對V1-V2進(jìn)行放大、相位、頻率、振幅分析及線性化，送給16位的高性能單片機(jī)80C196KC處理，即得于液位高度測量信號，經(jīng)控制儀轉(zhuǎn)換成4～20mA信號送到結(jié)晶器液位控制系統(tǒng)PLC。該控制儀測量范圍為0～150mm，分辯力為0.1mm。運行表明，該液位控制系統(tǒng)性能穩(wěn)定可靠，使用精度達(dá)±3mm，不但減少了鑄坯表面裂紋，提高了產(chǎn)品質(zhì)量，而且經(jīng)濟(jì)效益顯著。
