漏磁探傷儀用于檢測鐵質鐵磁性物質的存在與否或用于檢測鐵磁性材料的不連續性。本儀器采用磁性敏感元件作為傳感器。并且在檢測的同時對被檢測材料進行有效磁化。鐵磁性材料被磁化后，其表面和近表面形成了一個附加的磁場。這個附加的磁場疊加于磁化磁場上，使得原本均勻的磁通發生畸變。磁敏感元件拾取到這一變化，并經儀器做一系列的濾波、放大等處理，zui后交由微處理器分析，zui后在顯示器上輸出結果。

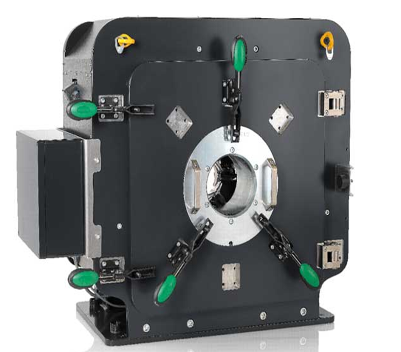

旋轉直流漏磁探傷儀

　　我們以檢測非鐵磁性材料（銅棒φ21mm）中夾雜的鐵質為例：
　　1、 探頭結構
　　探頭采用穿過式結構，銅棒經傳輸裝置軸向傳送，經過探頭。
　　在探頭的周圍布置有六個磁敏感元件，每個磁敏感元件的檢測寬度為5-10mm。
　　為達到不漏檢的目的，本儀器共配有三個探頭，每個探頭中的六個磁敏感元件相對于相鄰的探頭在周向上錯開15 °。因此本儀器共配置了18磁敏感元件，并且均勻地分布在銅棒周圍。
　　2、 工作原理
　　當銅棒經過探頭孔時，位于探頭中的磁化裝置產生的均勻磁力線穿過銅棒。由于銅的磁導率為1，所以不會對磁場施加擾動，磁敏感元件不會檢沒出信號。而當銅棒中夾雜有鐵質的時候，鐵質的磁導率遠大于1，這使原本均勻的磁場局部發生了畸變，磁敏感元件感應到以后送到儀器處理，并根據要求將結果輸出到人機界面并且發送信號到分選裝置，挑選出夾有鐵質的銅棒。
　　漏磁探傷儀的特點：
　　本儀器只對鐵磁性物質敏感，而不管構成被檢的非磁性材料本身的外形如何。所以也可以檢測表面非常粗糙的材料。
